Microcircuitos ofrece servicios de ensamble de Circuitos impresos de alta calidad, que incorporen componentes de Montaje superficial SMD (Surface-Mount Tecnology) y/o componentes de Orificio pasante THT (Through-Hole Tecnology) desde prototipos hasta el volumen que desees.

Microcircuitos brinda al cliente una solución One-Stop, que incluye la fabricación de PCB, la adquisición de los componentes y el ensamblaje de los circuitos impresos.

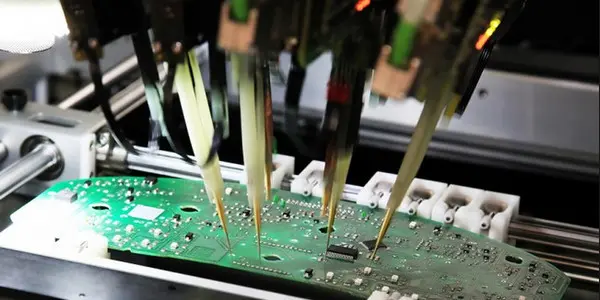

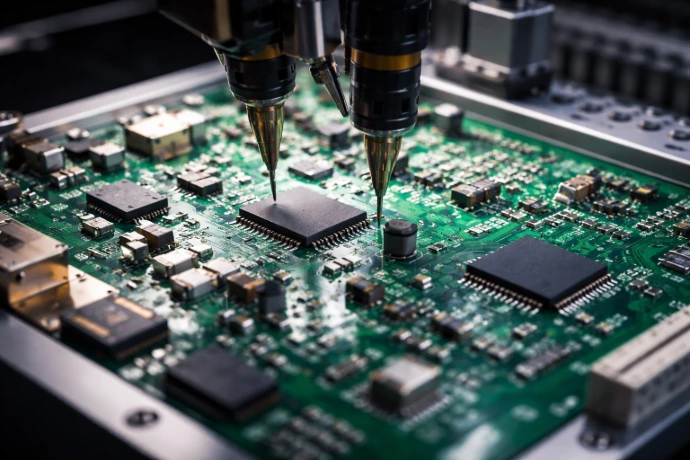

Contamos con herramientas de posicionamiento automático (pick & Place), horno de reflujo para SMT, soldadura por inmersión para THT, equipo para validación visual y electrónica y equipo para realizar rework en las tarjetas electrónicas que requieran modificación o reemplazo alguno.

Designator o Parte

Cada parte individual del diseño tiene su propio designador o referencia, por ejemplo: en el caso de una Resistencia de 0.1Ohm, podría ser “R10”.

Part Number o Número de parte

Cada componente tiene una identificación única asignada por el fabricante y es necesario para realizar la cotización de los componentes y una revisión correcta de los elementos enviados por el cliente cuando es él quién se encarga de suministrarlos. Un ejemplo de Número de parte de fabricante es “RUT2012FR100CS”.

Description o Descripción

Es una información básica del componente, en el caso del Número de parte mencionado anteriormente, la descripción podría ser “RES 0.1 OHM 1% 1/4W 0805”.

Quantity o Cantidad

Se totaliza la cantidad del mismo componente usado por PCB.

Al exportar la lista de materiales según el valor del elemento o el número de parte, los otros elementos que se encuentran asociados con él se deben incluir a la misma línea.

A continuación demostraremos un pequeño informe de la lista de materiales de una línea:

MEDIDAS MÍNIMAS

Todas las dimensiones y distancias que deben tenerse en cuenta en la siguiente tabla.

REQUERIMIENTOS PARA LA FABRICACIÓN DE CIRCUITOS IMPRESOS

DIMENSIONES Y DISTANCIAS MÍNIMAS

Todas las dimensiones y distancias deben igualar o superar los mínimos dados por la siguiente tabla:

(1 mils= 0.001 pulgada)

1. Verifique que el borde del pcb esté presente en un layer.

2. Verifique que ninguna línea o agujero salga del borde del pcb, especialmente líneas de serigrafía o cualquier texto o figura. Es muy importante que no haya líneas de serigrafía sobre los pads y entre los pads.

3. Para fabricar los pcbs solo usamos archivos en formato gerber, para (cobre, máscara y serigrafías) y archivos Excellon para las perforaciones.

Para cada layer del pcb genere y entregue un archivo gerber. Si omite un archivo se supone que no es necesario y no se procesará.

Por favor no enviar archivos que no correspondan a los que se necesitan, esto puede llevar a errores en el proceso.

Para fresado interno de la tarjeta (slots) favor especificar en imagen o texto, si estas no han sido incluidas en el archivo excellon.

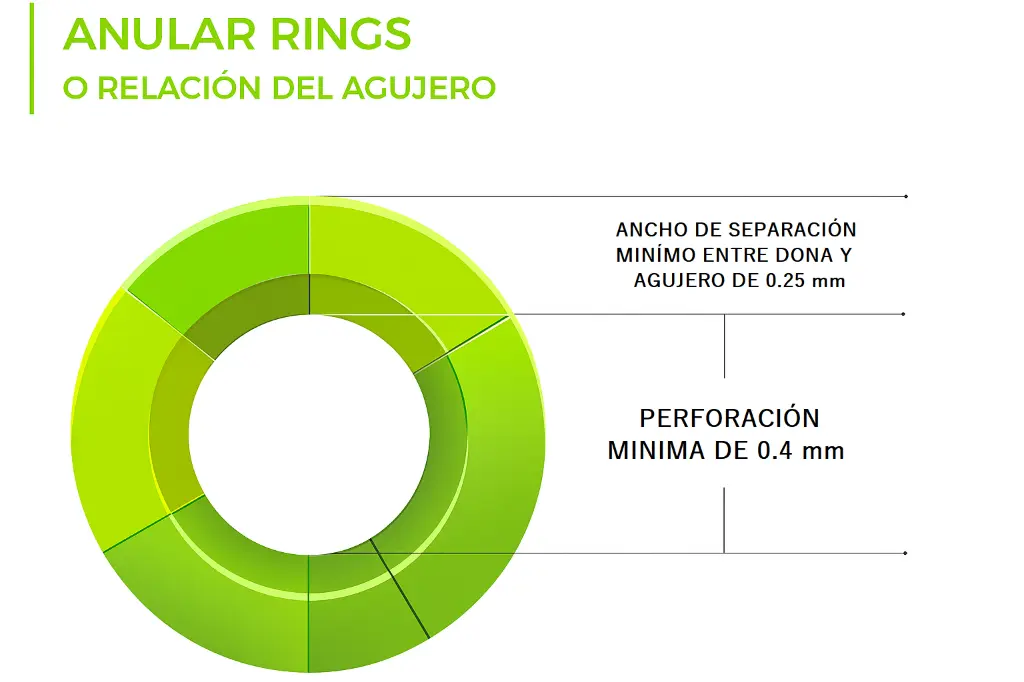

ANULAR RING o relación del agujero

Para calcularlo, debes utilizar la siguiente fórmula:

Tamaño de la dona menos (-) el tamaño de la perforación y el resultado de esto lo divides entre 2.

Para que fabriquemos tus circuitos el  resultado debe ser como mínimo 0.25 milímetros, que es el ancho que hay desde el borde de la perforación, hasta el borde de la dona.

Nota tener en cuenta que la perforación mínima que manejamos es de 0.5 mm.

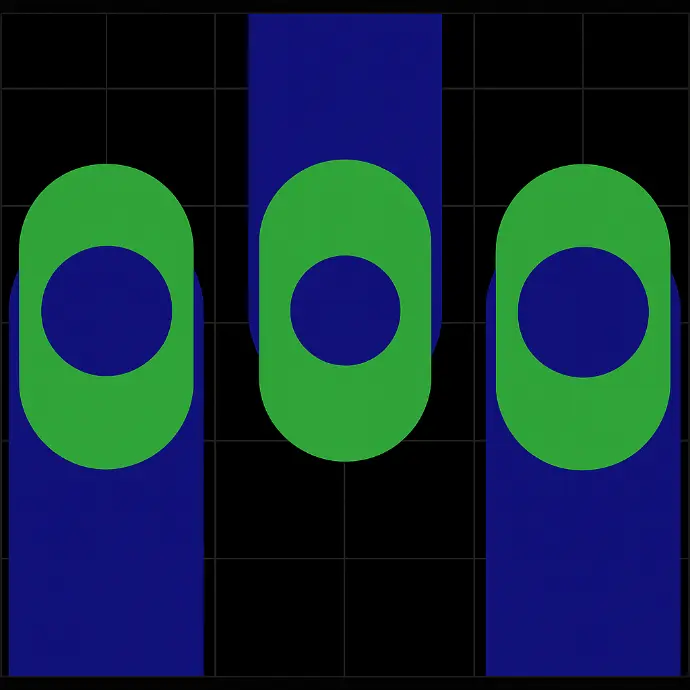

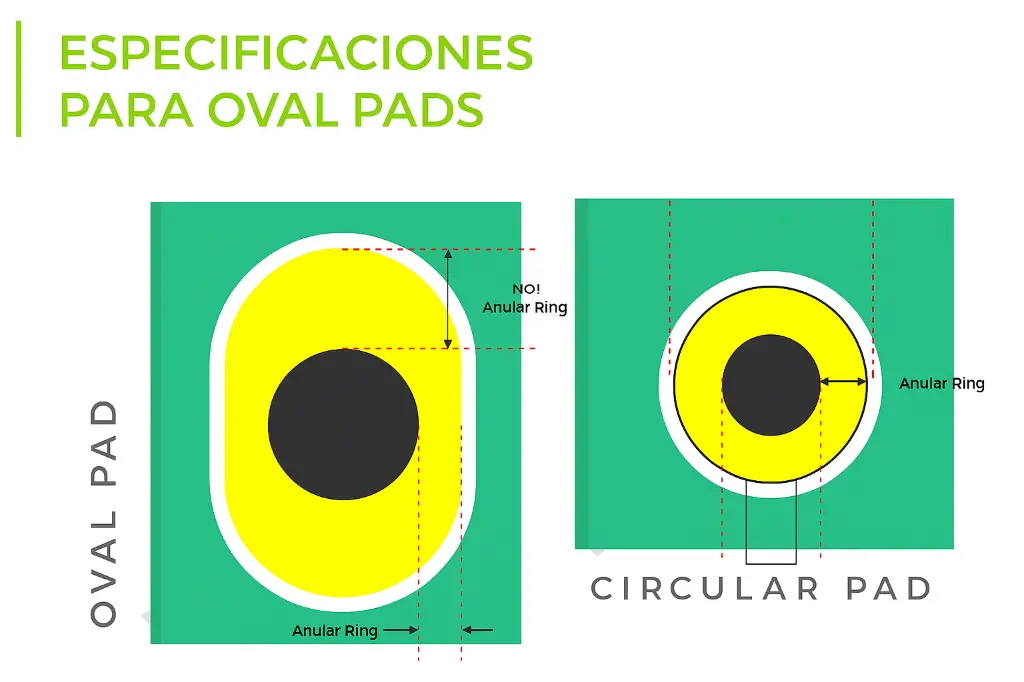

OVAL PADS

A diferencia de los pads tradicionales, los PAD OVALES tienen el “anular ring” diferente por lo tanto hay que considerar un espesor más pequeño. En este caso, surgen dos especificaciones especiales.

Los pad ovales o rectangulares a diferencia de los pads tradicionales como los Circulares, cuadrados y octagonales, su “anular ring” no es el mismo por todo el pad. Por lo que hay que considerar el espesor más pequeño en estos (ver imagen oval y circular), por lo que surgen dos especificaciones especiales.

1 • PADS OVALES O RECTANGULARES CON PERFORACIONES METALIZADAS (PTH)

Al igual que los pads circulares debe cumplirse una distancia mínima de 0.25mm o 10mils en el “anular ring”.

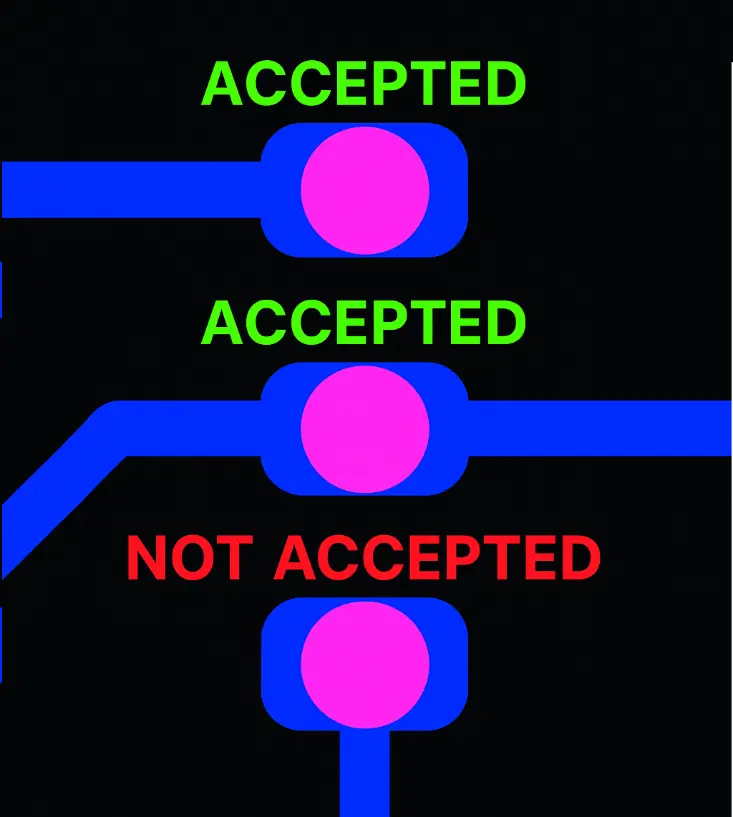

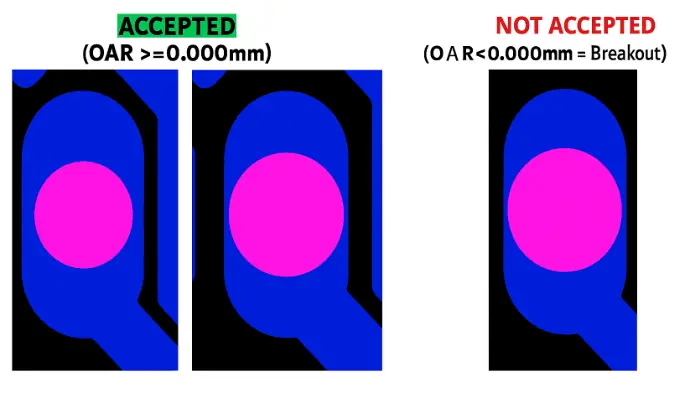

2 • PADS OVALES O RECTANGULARES CON PERFORACIONES NO METALIZADAS (NPTH)

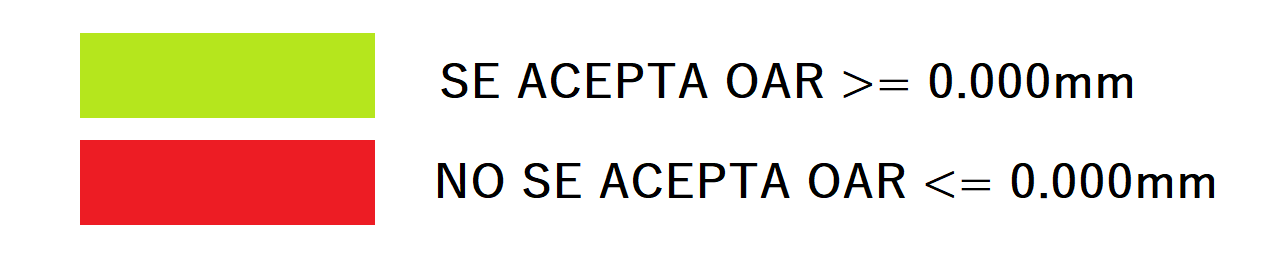

Al no ir metalizadas se permiten ciertas tolerancias siempre que son:

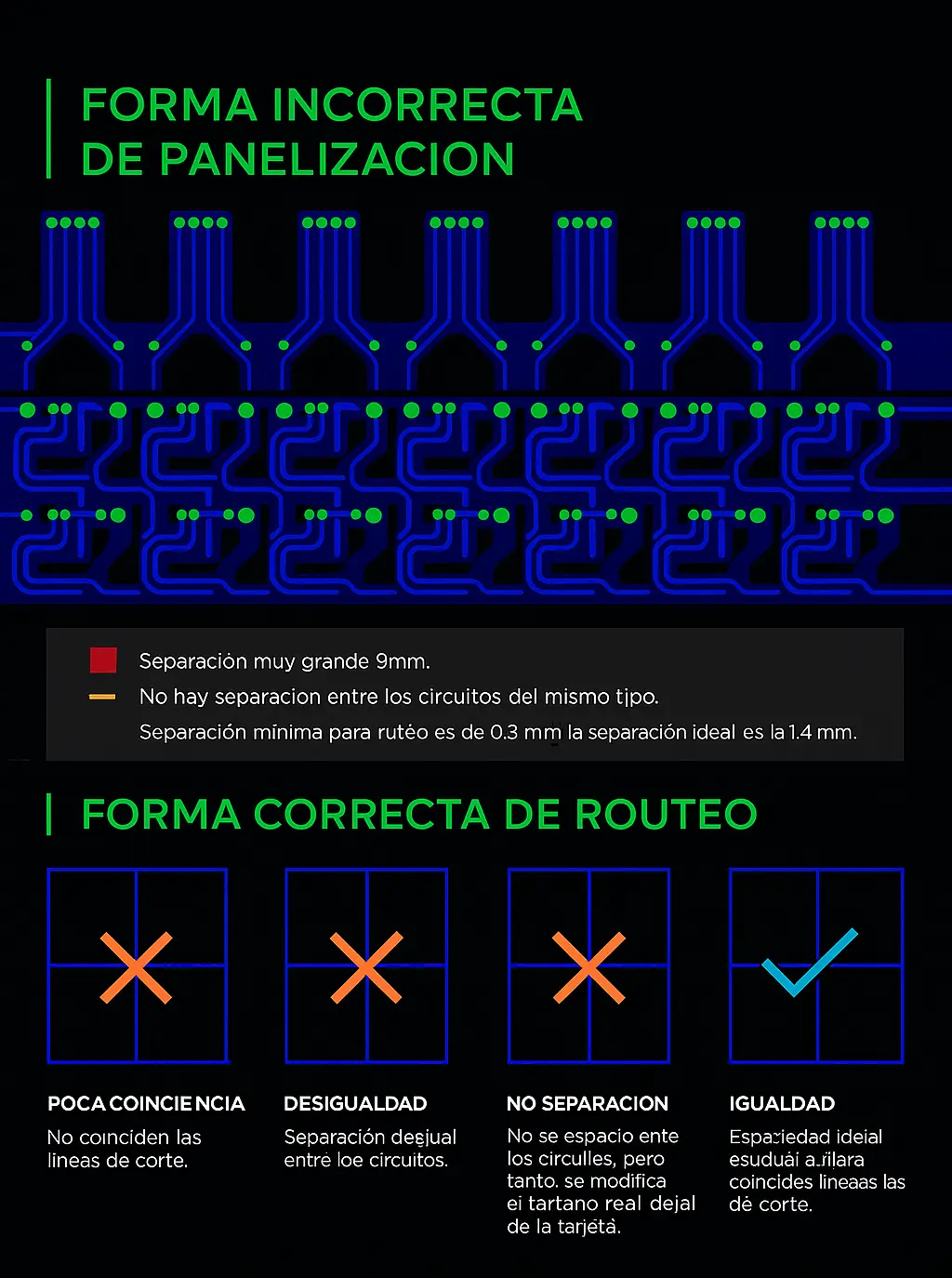

PANELIZACIÓN Y RUTEOS

Para que se pueda realizar un corte completo con CNC ya sea interno o externo es necesario que todos los circuitos entre sí, cumplan con las mismas separaciones, además los circuitos no pueden estar pegados por la línea de corte, ya que al hacer un corte con ruteo, este tiene un grosor lo cual altera o modifica el tamaño real de la tarjeta.

Si el cliente desea que todo el corte sea con ruteo debe cumplir las siguientes condiciones para facilitar el proceso:

1. La separación de todos los circuitos debe estar a la misma distancia mínimo 0.8mm recomendado 1.4mm o 1mm si los circuitos tienen cortes muy definidos.

2. Todos los circuitos deben coincidir con la línea de corte del siguiente circuito (como se muestra en la imagen).

3. Dejar un grosor de línea de corte de mínimo 0.2mm, esto con el fin de que se pueda visualizar en la tarjeta física por donde se deben hacer los cortes.
