La plataforma definitiva para el diseño y validación de circuitos complejos.
El protoboard de 830 puntos es la herramienta fundamental para cualquier ingeniero, estudiante o entusiasta de la electrónica. Gracias a su amplio espacio y distribución estandarizada, permite el montaje de circuitos integrados, microcontroladores y una vasta cantidad de componentes sin necesidad de soldadura. Es la base ideal para validar tus diseños antes de llevarlos a una PCB definitiva.
Características Principales:

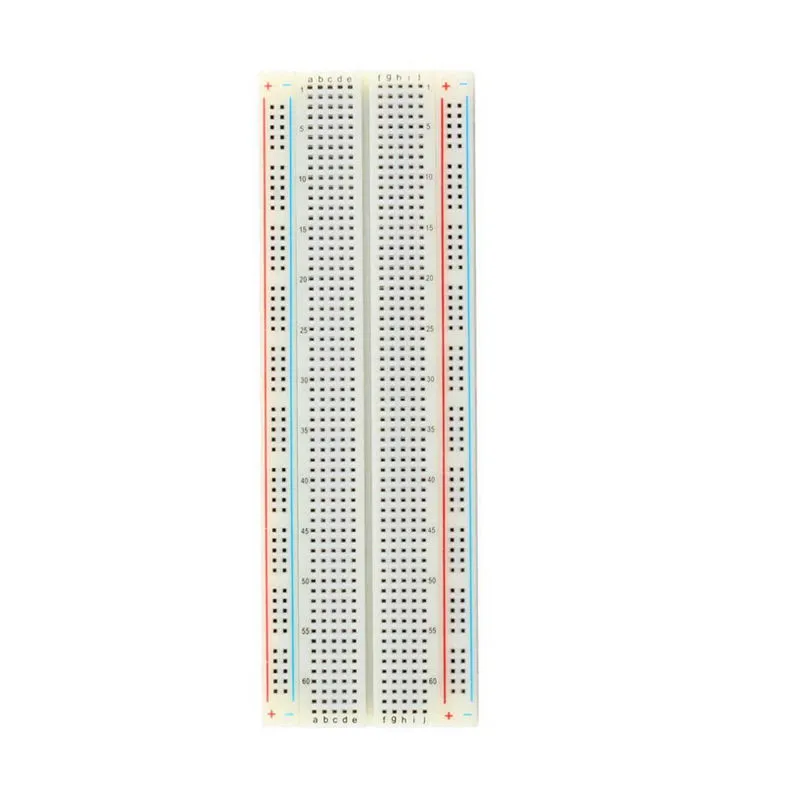

Área de Trabajo Extensa: Cuenta con 830 puntos de conexión divididos en un bloque central de 630 puntos y dos rieles de alimentación laterales de 100 puntos cada uno.

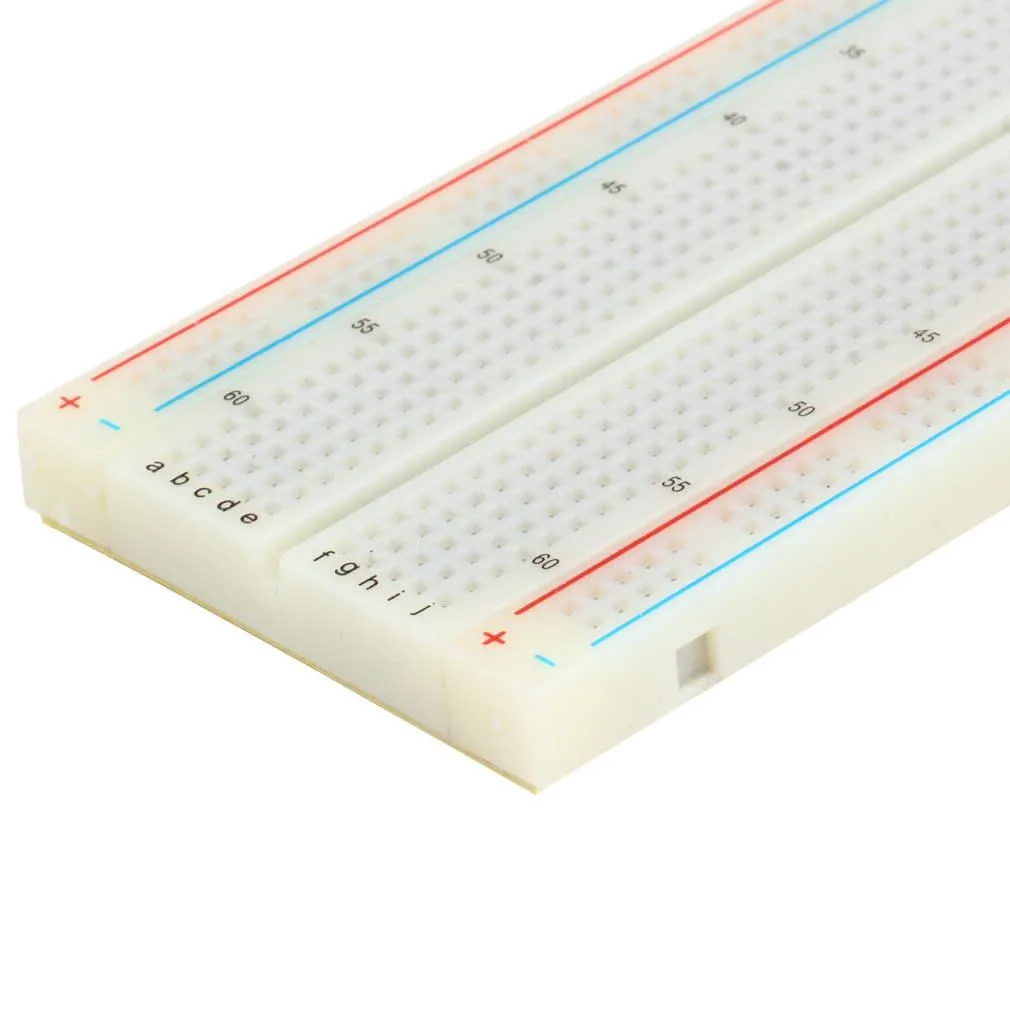

Rieles de Alimentación Identificados: Posee líneas rojas y azules marcadas con símbolos "+" y "-" para facilitar la conexión segura de voltajes (VCC) y tierra (GND).
Distribución Estandarizada: Diseñado con un paso (pitch) de 2.54 mm, lo que garantiza compatibilidad total con circuitos integrados tipo DIP y la mayoría de sensores.
Construcción de Alta Calidad: Fabricado en plástico ABS resistente con contactos internos de bronce fosforado niquelado para una sujeción firme y duradera de los componentes.

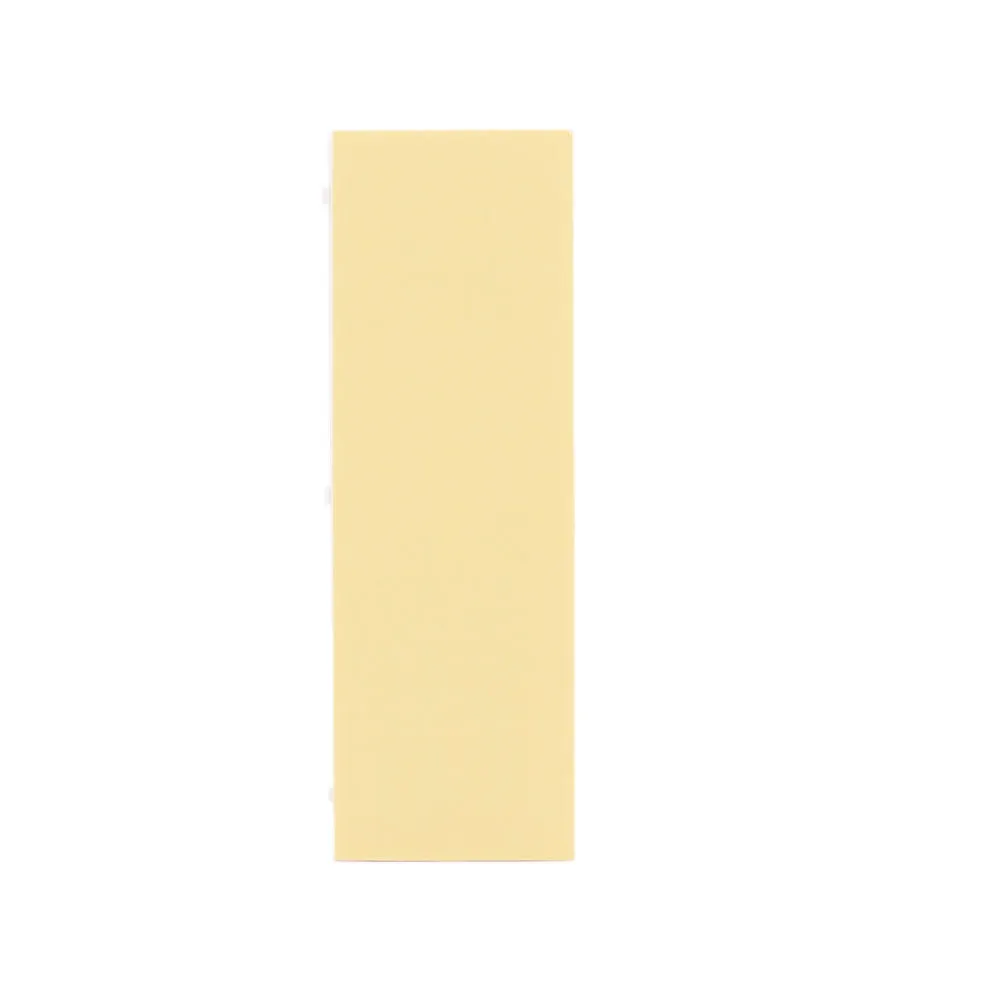

Modular y Adhesivo: Incluye ranuras laterales para acoplar más protoboards y una base autoadhesiva para fijarlo a chasis o estaciones de trabajo.
Especificaciones Técnicas:

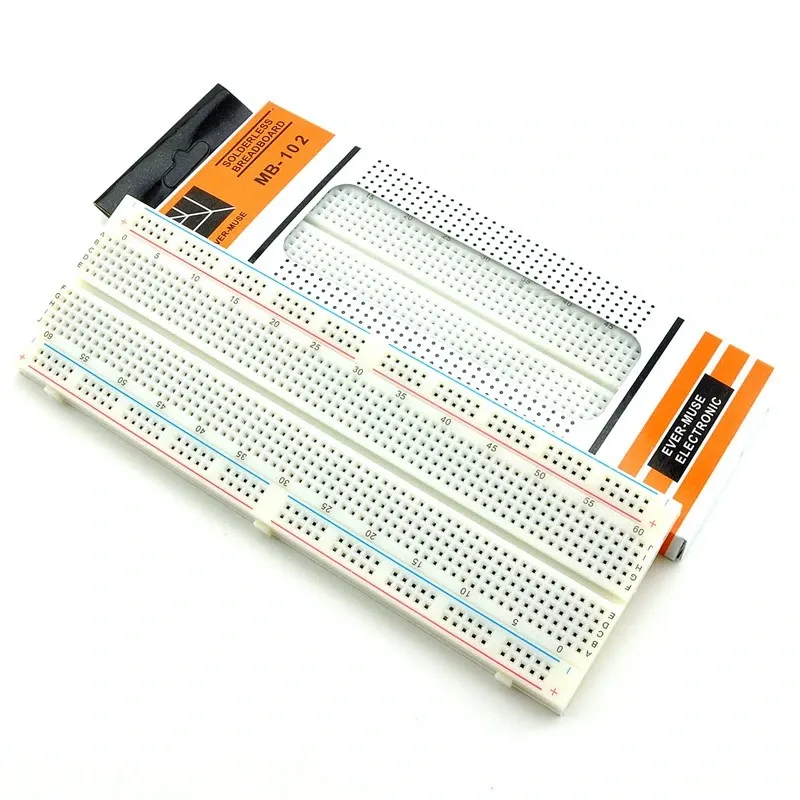

Modelo: MB-102 / 706005.
Total de Puntos: 830.
Material: Plástico ABS (Cuerpo) y Bronce Fosforado Niquelado (Contactos).
Dimensiones: 16.5 cm x 5.5 cm x 0.85 cm.
Compatibilidad de Cable: Recomendado para jumpers y cables de calibre 20-29 AWG.
