NeoDen N10P

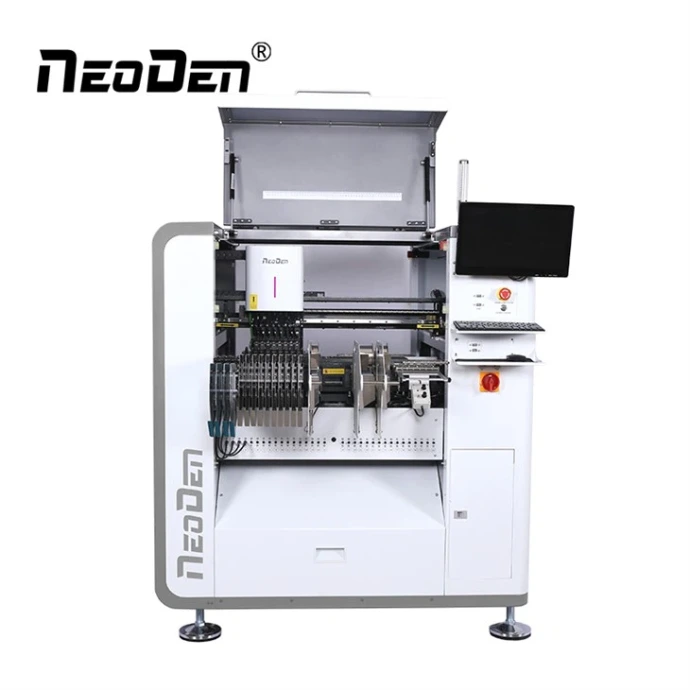

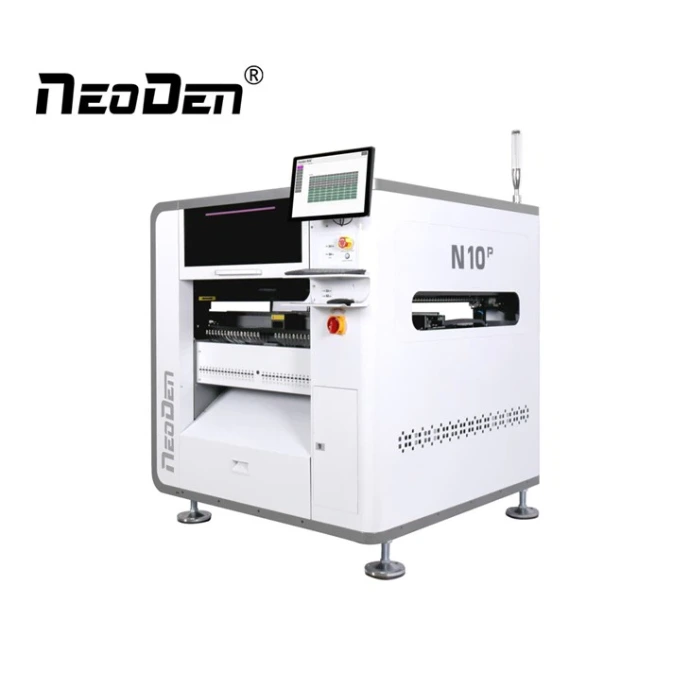

NeoDen N10P: Sistema Avanzado de Montaje SMT de Alta Velocidad
La NeoDen N10P es una máquina Pick and Place de última generación, diseñada como una solución robusta para fabricantes que buscan el equilibrio perfecto entre alta velocidad, precisión micrométrica y versatilidad. Equipada con motores lineales y un sistema de visión de última hornada, la N10P está optimizada para el montaje de placas complejas con componentes de alta densidad (0201 y BGAs).
Beneficios Estratégicos
Maximización del ROI: Su bajo costo de mantenimiento y alta eficiencia energética aseguran un retorno de inversión acelerado en comparación con máquinas industriales pesadas.
Versatilidad de Producción: Permite cambios rápidos de configuración (Quick Changeover), lo que la hace ideal tanto para prototipado rápido como para corridas de producción medianas.
Calidad de Grado Industrial: La precisión de ±0.02 mm garantiza un índice de defectos mínimo, cumpliendo con los estándares de calidad para electrónica médica, automotriz y de consumo.
Características Principales
Sistema de Visión de Vuelo (8 Cabezales): Cámaras de alta resolución integradas que inspeccionan los componentes durante el trayecto, eliminando tiempos muertos de desplazamiento a cámaras fijas.
Tecnología de Motores Lineales: Implementa servomotores de bucle cerrado que ofrecen una aceleración superior y una estabilidad de posición excepcional a largo plazo.
Alimentadores Inteligentes (Smart Feeders): Compatibilidad con alimentadores neumáticos y eléctricos de alta precisión que garantizan una recogida de componentes fluida y sin errores.
Detección de Vacío y Componentes: Sensores inteligentes que detectan si un componente no ha sido recogido o si se ha caído, deteniendo el proceso para evitar desperdicios.

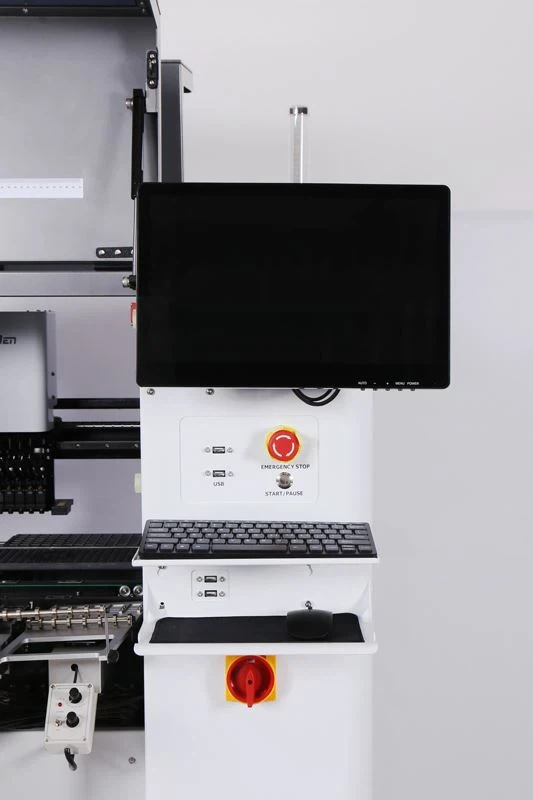

Software Intuitivo Basado en Linux: Interfaz de usuario estable que facilita la programación mediante la importación de archivos de coordenadas y la enseñanza manual por cámara.
Ficha Técnica
| Parámetro | Detalle Técnico |
| Capacidad de Montaje | 13,000 - 15,000 CPH (Componentes por hora) |
| Número de Cabezales | 8 Boquillas (Nozzles) independientes |
| Precisión de Colocación | ±0.02 mm |
| Rango de Componentes | Desde 0201 hasta 40x40 mm (BGA, QFP, QFN) |
| Tamaño Máximo de PCB | 450 x 300 mm |
| Alimentadores (Feeders) | Hasta 50 ranuras (Soporta cintas, tubos y bandejas) |
| Cámaras de Visión | 8 Cámaras de vuelo + 1 Cámara fija de alta precisión + 1 Mark |
| Altura Máxima Componente | 15 mm |
| Rotación de Componente | 360° (Resolución 0.1°) |
| Potencia Nominal | 600 W |
| Suministro Eléctrico | 220V / 50-60 Hz |
| Suministro de Aire | 0.5 - 0.7 MPa (6 Bar) |
| Dimensiones Totales | 1250 x 1150 x 1450 mm |
| Peso Operativo | 500 kg |
Valor Agregado en Planta
Al integrar la N10P, su empresa adquiere una plataforma capaz de manejar la miniaturización actual de la industria. Su sistema de corrección automática de puntos Mark compensa desviaciones en el PCB, asegurando que cada componente, por pequeño que sea, se asiente perfectamente en su pad de soldadura.
¿Deseas que te ayude a proyectar cuántos componentes podrías montar por turno de 8 horas con esta configuración?
Detalles de NeoDen N10P

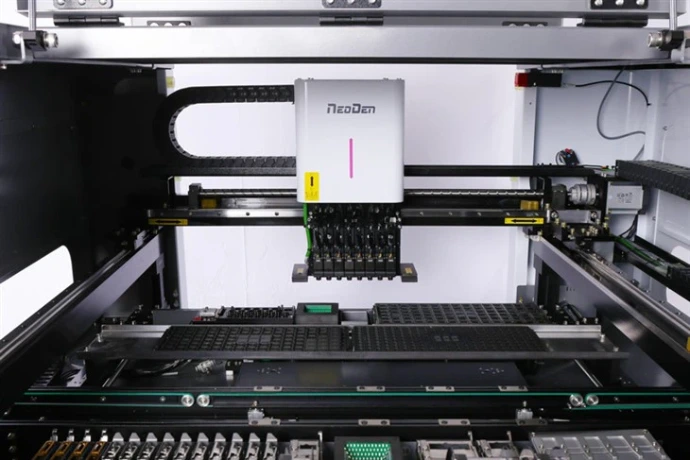

8 cabezales de colocación
Arquitectura de 8 cabezales integrada con un sistema de control de lazo cerrado total (Full Closed-Loop), optimizada para la captura síncrona de componentes, alcanzando un régimen de montaje de hasta 20,000 CPH.

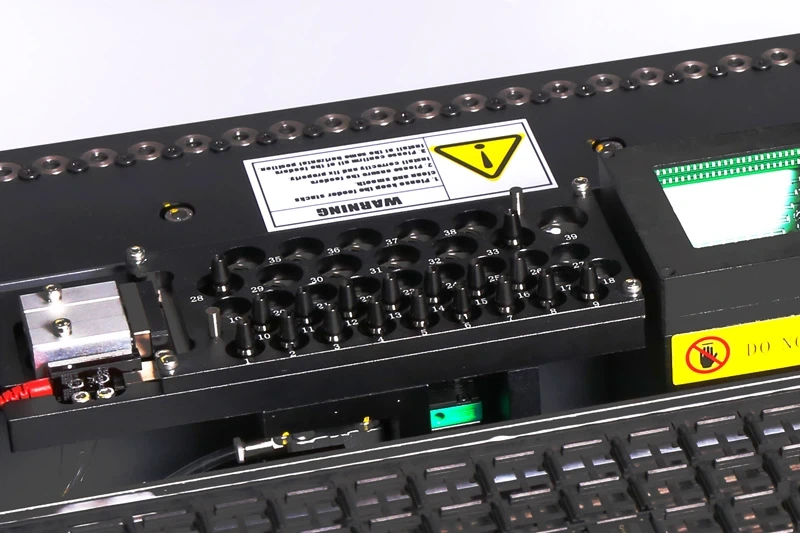

Estación de boquillas
El sistema de cambio automático de boquillas con matriz de 39 estaciones optimiza drásticamente la velocidad de montaje y la flexibilidad operativa, minimizando la intervención manual y los tiempos de configuración.

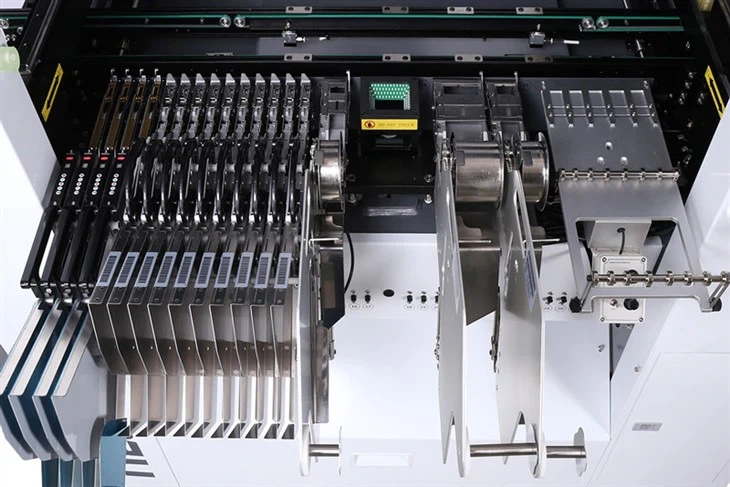

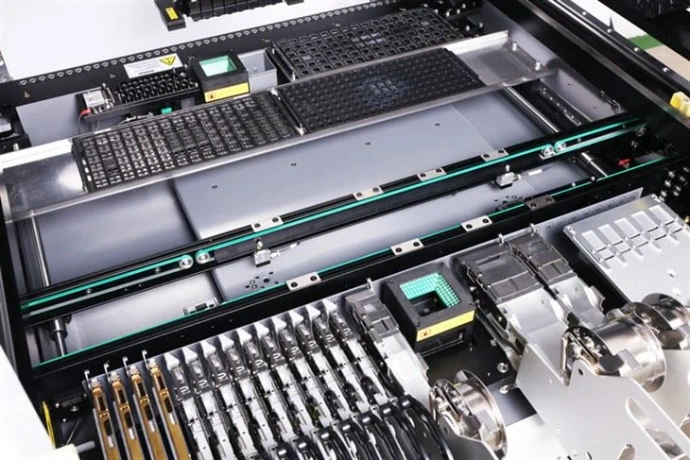

Alimentadores de carretes de cinta
Con una capacidad de hasta 80 alimentadores de cinta, 20 de barra y 60 de bandeja, el sistema ofrece una flexibilidad de configuración superior. Su arquitectura avanzada permite la integración híbrida de alimentadores eléctricos y neumáticos sobre la misma base, optimizando el flujo de trabajo según los requerimientos del proyecto.

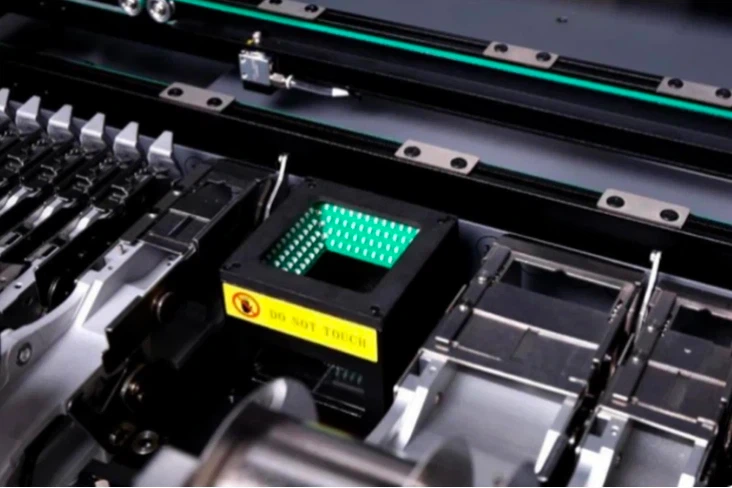

Cámara voladora de desarrollo propio
Equipada con un sistema dual de visión de vuelo de 4.ª generación (frontal y posterior), la unidad integra sensores de alta resolución ON Semiconductor y óptica industrial de 28 mm, garantizando un reconocimiento de componentes a alta velocidad con una nitidez superior.
Calibración automática de la altura de la boquilla
El sistema de calibración automática de altura en boquillas garantiza un posicionamiento exacto, permitiendo optimizar el despliegue del personal técnico en tareas de mayor valor añadido.

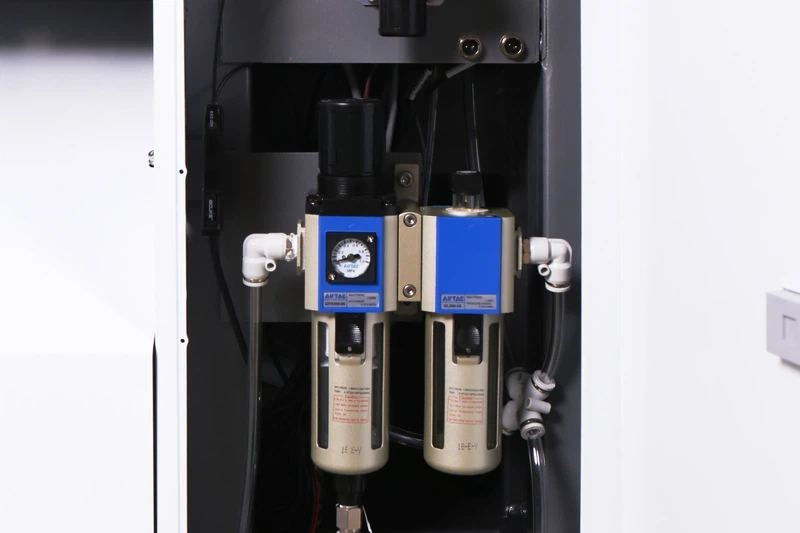

Inspección automática de presión de aire
El sistema incluye un protocolo de monitoreo neumático preventivo: ante cualquier fluctuación anormal en la presión de aire, el proceso de montaje se detiene automáticamente para salvaguardar la integridad de los componentes y evitar mermas innecesarias de material.
